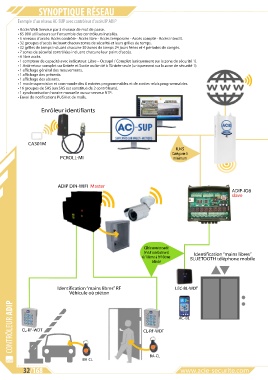

SYNOPTIQUE RÉSEAU

Exemple d’un réseau AC-SUP avec contrôleur d’accès IP ADIP

• Accès Web Serveur par 3 niveaux de mot de passe.
• 65 000 utilisateurs sur l’ensemble des contrôleurs installés.
• 5 niveaux d’accès: Accès contrôle - Accès libre - Accès temporaire - Accès compté - Accès interdit.
• 32 groupes d’accès incluant chacun zones de sécurité et leurs grilles de temps.
• 32 grilles de temps incluant chacune 30 zones de temps 24 jours féries et 4 périodes de congés.
• 7 zones de sécurité contrôlées incluant chacune leur point d’accès.
• 4 libre accès.
• 1 compteur de capacité avec indicateur: Libre – Occupé / Complet (uniquement sur la zone de sécurité 1).
• 1 Anti-retour complet sur Entrée et Sortie ou limité à l’Entrée seule (uniquement sur la zone de sécurité 1).
• 1 affichage général des mouvements.
• 1 affichage des présents.
• 1 affichage des absents.
• 1 mode supervision et commande des 6 entrées programmables et de sorties relais programmables.
• 16 groupes de SAS (un SAS est constitué de 2 contrôleurs).
• 1 synchronisation horaire manuelle ou sur serveur NTP.
• Envoi de notifications PUSH et de mails.

Enrôleur identifiants

CA301M
RJ45
Catégorie 5
PCROLL-MI minimum

ADIP DIN-WIFI Master
ADIP-IO8
slave

Câble non torsadé
(4 à 8 conducteurs) Identification“mains libres”
6/10ème à 9/10ème BLUETOOTH téléphone mobile
blindé

Identification“mains libres”RF LEC-BL-WDT
Véhicule où piéton

ADIP AC-BL

CONTRÔLEUR CL-RF-WDT CL-RF-WDT

BA-CL
BA-CL
